巷道迎頭超前探

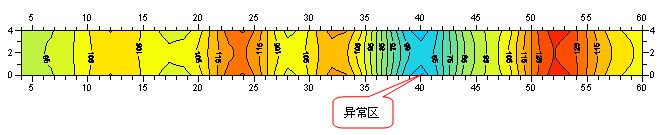

山東某礦巷道迎頭超前探成果圖

說明：1、橫坐標0m位置為巷道迎頭，自左向右為迎頭前方探測區域；

      2、藍色區域為異常區。經驗證為一斷層，出水20m3/h。

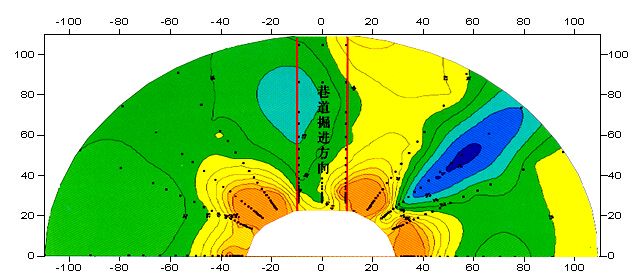

陜西某礦巷道迎頭瞬變電磁超前探測成果圖

說明：1、橫坐標負值為巷道迎頭左方區域，正值為巷道迎頭右方區域，縱坐標正向為巷道迎頭前方區域。

      2、巷道迎頭右前方藍色區域為異常區，推斷為斷裂構造。
