地面探測斷層

河南某礦斷層探測

工程說明：

1、探測施工在地面進行。根據地形地貌及礦區水文地質條件，確定采用型瞬變電磁法探測。設計測線40條，線距50米，點距50米。

2、采用重疊回線方式，線圈為25m×25m，發射電流強度100A；供電脈寬20ms，采樣時間不超過40ms。

3、探測結果證實礦區內存在一條落差大于400m的斷層（下圖紅線所在區域），斷層傾角約70°，下延至深部，上部存在含、導水的可能性。斷層位置及含導水性質的確定，為下一步礦井生產和防治水工作指明了方向。

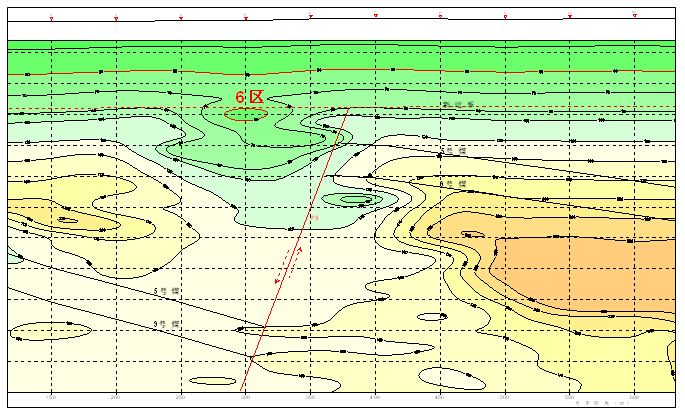

31測線視電阻率等值線斷面圖（局部截圖）
