井下瞬變電磁

    礦井物探——瞬變電磁法（Transient ElectromagneticsMethod, TEM）是以地殼中巖（礦）石的導電性與導磁性差異為主要物質基礎，根據電磁感應原理，利用不接地回線或接地線源向地下發送一次脈沖磁場，在一次脈沖磁場的間隙期間，利用線圈或接地電極觀測二次渦流場，并研究該場的空間與時間分布規律, 來尋找地下資源或解決其它地質問題的一支時間域電磁法。下圖即為瞬變電磁法原理的圖解。

    井下瞬變電磁法施工簡便、低阻探測能力強、精度高、探測深度大（200m）。具有許多傳統直流電法不可比擬的優點，可應用于：煤層頂?shù)装甯凰蕴綔y(cè)、巷道迎頭超前探、圈定煤層采空（塌陷）區等。

無線電波透視（坑透）

    無線電波透視法又稱坑透，是利用探測目標與周圍介質之間的電性差異來研究確定目標體位置形態，大小及物性參數的一種井下物探方法。所用頻率屬高頻頻段，一般為一百千赫至幾十兆赫。無線電波遇到電性不同的目標體時會發生反射、折射、透射、邊緣繞射以及對波的吸收等現象，因而改變了場的分布形態。不同介質對電磁波吸收程度不同，真空不吸收電磁波，高阻巖石對電磁波吸收較弱，低阻體對電磁波吸收較強。因此，無線電波透視法是通過研究電磁波在坑道間的傳播特性和被介質吸收的情況來尋找圈定各種目標的。

    無線電波透視法主要應用于探測工作面內構造如陷落柱、斷層、煤層變薄區等。

巷道頂?shù)装咫姕y(cè)深

    巷道頂?shù)装咫姕y(cè)深屬于直流電法的一個分支，其原理與地面直流電法相似，不同之處為：巷道頂?shù)装咫姕y(cè)深應用于井下，屬全空間電法勘探，采用本安防爆設備。它以巖石的電性差異為基礎，在全空間條件下建立電場，使用全空間電場理論，處理和解釋有關礦井水文地質問題。

    巷道頂?shù)装咫姕y(cè)深主要應用于井下巷道頂?shù)装鍢?gòu)造和富水性探測。有效探測深度100m±。如果工作面兩順槽同時探測，可了解整個工作面頂?shù)装宓臉?gòu)造和富水性情況。

    近年來，隨著礦井防治水工作的不斷加強，井下富水性預測、預報需求增多。巷道頂?shù)装咫姕y(cè)深作為一種有效的探測手段獲得了廣泛應用。

巷道迎頭超前探

    超前探，即對巷道迎頭前方一定范圍進行探測，對巷道迎頭前方的構造、富水體發育情況作出預測預報。超前探顯著降低了巷道開拓過程中遭遇水害的幾率，大大節約了巷道開拓成本，同時，超前探施工簡便、速度快、精度高，已成為礦井安全生產的必要手段。

    常見的超前探施工方法有兩種，即直流電法和瞬變電磁，兩種方法各有優缺點，需針對現場條件選擇，或兩種方法同時施工，進行綜合解釋。其中直流電法探測距離約為80m左右，觀測范圍為迎頭正前方區域；瞬變電磁探測距離較大，可達260m，可以在迎頭左、右和前方進行扇形區域觀測，同時可進行俯面或仰面扇形區域觀測。

音頻透視

    音頻透視也是直流電法的一種，它是利用各種巖（礦）石之間存在的導電差異，通過專門儀器觀測人工電場的分布規律來達到解決地質問題的目的。音頻透視主要應用于井下，通過改變供電頻率，可以對工作面頂板以上或底板以下區域進行多達四個不同深度層面的富水性探測，大探測深度可達90m。與只能探測巷道剖面的其它方法相比，其探測范圍大、立體性強、信息更加豐富，優勢十分明顯。

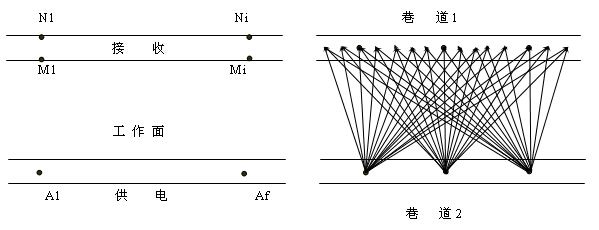

    音頻電透視采用“單極—偶極”法，即在采煤工作面一巷道內供電另一巷道內接收，供電點為單極電源（A），接收為雙電極（M、N）間的電位差（M、N分別在巷道的兩邦，見下圖）。一般每隔50M布一供電點，接收點為10M一點，對應每一供電點，在另一巷道內成扇形接收。然后，將供電和接收交換巷道，采用相同方法測量（見下圖）。
